| 500X（A742X）型 PN10~PN25 泄壓持壓閥 |
| 型 號: |
500X泄壓持壓閥 |
|
|
【產品用途】
500X（A742X）型 PN10~PN25 泄壓持壓閥可將給水管中超過引導閥安全設定值之壓力釋放，并維持管中壓力于一安全設定值以下，以防止管中高壓或突壓（SURGE）毀損管線或設備。可用于高層大樓消防測試循環系統之泄壓用，以防止水壓過高造成系統危險。持壓閥：可維持主閥上游供水壓力于某一設定值以上，以保障主閥上游供水區之壓力。
【性能參數】
|
型號 |
A742X-10 |
A742X-16 |
A742X-25 |
|
工作壓力（MPa） |
1.0 |
1.6 |
2.5 |
|
適用溫度（℃） |
0～80 |
|
適用介質 |
水 |
|
材料 |
閥體、閥蓋 |
鑄鐵 |
|
閥桿 |
鉻不銹鋼 |
|
閥座、閥盤 |
青銅 |
|
膜片 |
丁晴橡膠 |
主要外形和連接尺寸
| 公稱通徑DN（mm) |
尺寸 |
| L |
A1 |
A |
H1 |
H |
| 20 |
150 |
130 |
333 |
463 |
557 |
| 25 |
160 |
130 |
333 |
463 |
557 |
| 32 |
180 |
130 |
333 |
463 |
557 |
| 40 |
200 |
140 |
343 |
516 |
610 |
| 50 |
203 |
140 |
343 |
516 |
610 |
| 65 |
216 |
140 |
355 |
520 |
625 |
| 80 |
241 |
145 |
360 |
537 |
642 |
| 100 |
292 |
155 |
400 |
596 |
750 |
| 125 |
330 |
165 |
420 |
653 |
808 |
| 150 |
356 |
180 |
435 |
709 |
864 |
| 200 |
495 |
205 |
480 |
805 |
1135 |
| 250 |
622 |
225 |
530 |
855 |
1185 |
| 300 |
698 |
245 |
575 |
953 |
1325 |
| 350 |
787 |
275 |
620 |
990 |
1385 |
| 400 |
914 |
285 |
668 |
1030 |
1445 |
| 450 |
978 |
285 |
668 |
1030 |
1445 |
| 500 |
978 |
410 |
780 |
750 |
1110 |
| 600 |
1230 |
456 |
888 |
850 |
1286 |

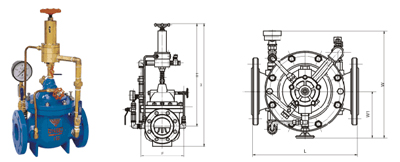

【結構圖片】

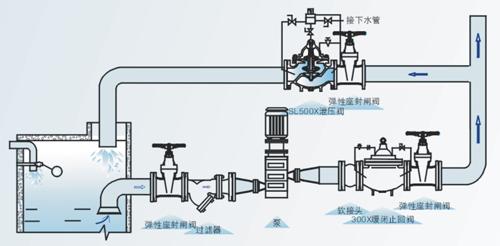

【安裝示意圖】
|
|
|
|
 |
|
